项目介绍

我公司在中石化鸭深一井脱硫项目成功实施创造了数个第一：

1、使用液相氧化法单井硫磺量第一、国内硫磺产量单套硫磺产量第一；

2、国内第一套井口全撬装装置（使用液相氧化法）；

3、天然气中硫化氢净化到1ppm以下，甲硫醇、乙硫醇净化到1ppm以下，净化度国内第一；

4、首套采用多塔串并组合的螯合铁脱硫装置；

5、国产工业化运行井口脱硫硫容最高的螯合铁装置；

6、硫磺品质达一等品，品质处国内同行业第一；

7、同等工况下，药剂消耗国内最少，处于领先水平。

（一）气井简介

鸭深1井位于彭州市葛仙山镇杨柳村，距离敖平阀室约6km。该井无阻流量81.96万方/天，硫化氢含量5.23%，二氧化碳含量6.38%，有机硫含量256.4mg/m3

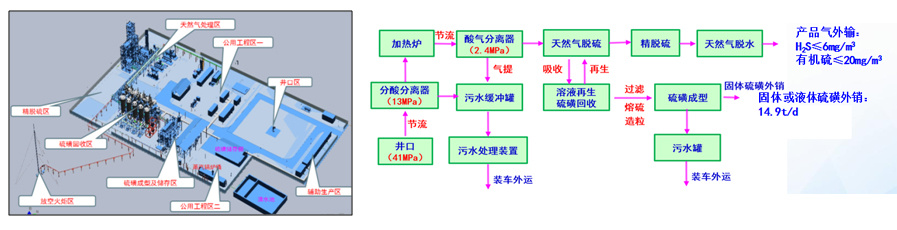

（二）工艺路线

　　◆注醇、加热工艺防止水合物堵塞

　　◆螯合铁双塔脱硫工艺进行脱硫

　　◆三甘醇脱水工艺进行脱水

　　◆有机硫吸附转化工艺脱除有机硫

　　◆间歇熔硫、带式造粒得到硫磺

（三）运行参数

试运行主要参数统计表
序号	参数名称	设计值	实际运行值	备注
1	产气量	20×104m3/d	16-24×104m3/d
2	硫磺产量	14.9t/d	10-17t/d
3	地层水量	3m3/d	约4.5m3/d	含甲醇
4	井口流压	41MPa	42.1MPa	开井压力47.5MPa
5	井口温度	40℃	23℃
6	井口一级节流后压力/温度	25MPa	25MPa/13℃
7	井口二级节流后压力/温度	17MPa	14MPa/4℃
8	加热炉一级节流后压力/温度	12MPa	5MPa/60℃
9	加热炉二级节流后压力/温度	2.4MPa	2.2MPa/40℃
10	溶液循环量	560m3/h	350-670m3/h
11	吸收塔运行压力/温度	2.4MPa/38-53℃	2.2MPa/48-52℃
12	氧化塔运行压力/温度	常压/38-53℃	常压/48-51℃
13	净化气外输压力	2MPa	1.1MPa

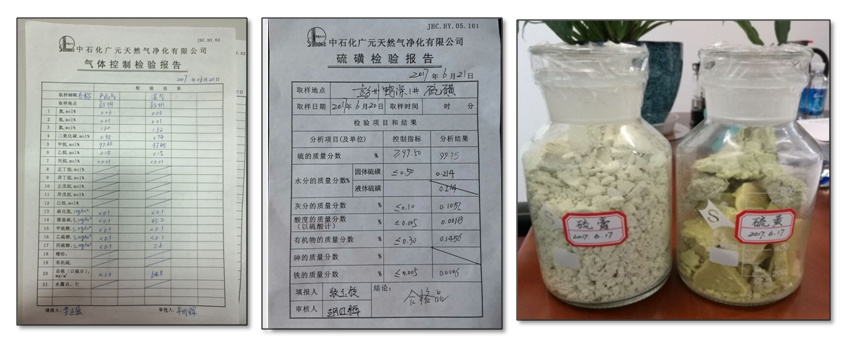

（四）产品质量

　　◆净化气：净化天然气H2S含量小于1ppm，总硫含量小于1mg/m3，CO2含量小于1%，达到了一类气的要求

　　◆硫产物:产出硫膏含水率17%；固体硫磺品质达到了合格品的要求。

（五）运行情况

　　◆气量在10-15万方/天稳定运行时，脱硫贫液ORP值稳定在-50左右，脱硫富液ORP值稳定在-200至-240，脱硫溶液在此气量下的氧化再生能满足要求。最大运行气量24万方/天。

　　◆投运期间，溶液循环量在350-670m3/h运行，气量相对稳定后保持在500m3/h左右，测算硫容在0.8-2.5g/L左右，净化气H2S基本在＜1PPm，硫醇脱除率在90%以上

名称	6月15日取样数据		6月17日取样数据		6月19日取样数据
名称	原料气	经过螯合铁溶液后气质	原料气	经过螯合铁溶液后气质	原料气	经过螯合铁溶液后气质
硫化氢，mol%	4.87	＜0.1	5.4	＜0.1	5.41	＜0.1
羰基硫，S，mg/m3	115	61.0	75.2	48.1	68.7	45.2
甲硫醇，S，mg/m3	1258.5	9.3	569	＜0.1	311.2	＜0.1
乙硫醇，S，mg/m3	551	21.3	157	＜0.1	60.3	＜0.1
丙硫醇，S，mg/m3	162.2	23.0	-	9.3	-	2.6
总有机硫，S，mg/m3	2086.7	160.1	801.2	76.7	440.2	64.8

（六）现场照片

（七）经验总结

　　1、提供了天然气直接脱硫的全新经验和数据，在高硫容的情况下，20吨硫磺每天以下的情况下，天然气压力在3.5MPA压力以下，二氧化碳脱除不要求的情况下，天然气直接脱硫和硫磺回收比上MDEA+CLAUS，更加经济更加环保，投资更节省，流程更简单，运行更平稳，安全系数更高。

　　2、对甲硫醇、乙硫醇有90%以上的脱除率。

　　3、能脱除部分二氧化碳，二氧化碳在吸收塔吸收，在氧化塔汽提出来。具体脱除率和吸收塔压力，溶液PH值有关系。

　　4、单井脱硫或天然气直接脱硫硫磺量达到19吨每天，目前是世界最大的单井脱硫项目。
